Вибрация на скорости 80–100 км/ч, которая постепенно усиливается, редко бывает случайной. Часто одна из причин — дисбаланс карданного вала. Ниже разберём, как его распознать, что можно проверить самостоятельно и когда уже нужен стенд.
Если долго игнорировать вибрацию, нагрузка переходит на подшипники, опоры, крестовины и крепёж. Базовую диагностику можно выполнить самостоятельно, а точную балансировку проводят на стенде.
Почему карданный вал начинает вибрировать и к чему это приводит
Карданный вал передаёт крутящий момент от коробки передач к ведущим мостам в заднеприводных и полноприводных автомобилях. Он вращается с высокой скоростью и одновременно работает под меняющимися углами из-за хода подвески и нагрузки.
Если масса распределена неравномерно, вал начинает бить на оборотах. Так появляется дисбаланс: центр масс смещается относительно оси вращения.
При скорости 100 км/ч частота вращения карданного вала зависит от передаточного числа трансмиссии, размера шин и выбранной передачи. Даже смещение массы на несколько граммов на таких оборотах способно вызвать ощутимую вибрацию.
По опыту профильных сервисов, многие владельцы месяцами ездят с лёгкой дрожью и считают её особенностью машины. Чаще всего это заканчивается ремонтом узлов, которые изначально были исправны.

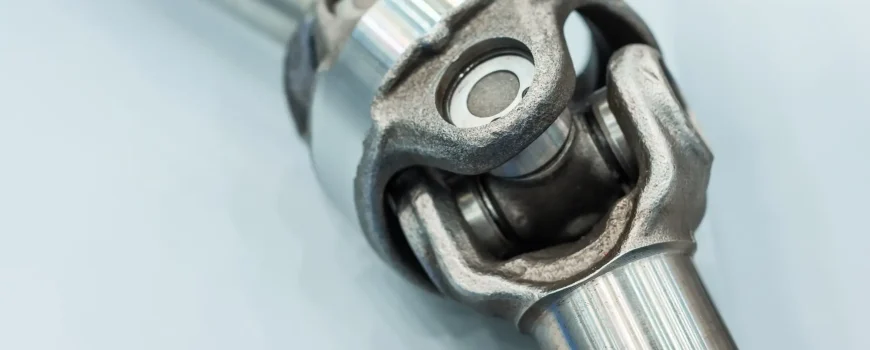

Основные элементы карданного вала
Крестовина, подвесной подшипник, шлицевое соединение и фланец влияют на работу узла по-разному.
| Элемент | Функция | Признак неисправности | Как проверить самому |
| Крестовина | Передача момента под углом через игольчатые подшипники | Стук при трогании, вибрация на разгоне | Покачать вал руками и проверить люфт |
| Подвесной подшипник | Удержание составного вала в промежуточной точке, снижение нагрузки на крестовины | Монотонный гул, нарастающий со скоростью | Осмотреть резиновую опору, проверить трещины и люфты |
| Шлицевое соединение | Меняет рабочую длину при ходе подвески | Стук при переключении передач, рывки при разгоне | Проверить ударный люфт при смене направления усилия |
| Фланец | Точка крепления к коробке передач и редуктору моста | Вибрация после замены или ремонта | Проверить затяжку болтов и состояние посадочной поверхности |
Если найден люфт или повреждение, сначала устраняют неисправность, а затем оценивают необходимость балансировки.
Когда пора бить тревогу: первые признаки дисбаланса кардана
Дисбаланс редко проявляется сразу резко. Обычно симптомы нарастают постепенно, поэтому многие откладывают диагностику. Именно это чаще всего и затягивает ремонт.
Вибрация при наборе скорости — самый частый сигнал. Обычно она появляется в диапазоне 60–120 км/ч и ощущается в полу, сиденье или руле. Если на 110 км/ч дрожь временно исчезла, это ещё не означает, что проблема ушла. Просто изменилась совокупность частот вращения и колебаний системы.
Гул снизу автомобиля на определённых скоростях часто связан с подвесным подшипником или крестовинами. Подшипник обычно гудит ровно и сильнее с ростом скорости. В отличие от него ступичный подшипник нередко меняет звук в повороте.
Стук при переключении передач или начале движения обычно говорит о люфте в шлицевом соединении либо крестовинах. Если при трогании слышен глухой одиночный удар, сначала проверьте именно эти узлы.
Дрожь кузова на высокой скорости означает, что колебания уже затрагивают не только отдельный узел, но и весь автомобиль.
Зафиксируйте скорость, нагрузку и условия появления симптома: разгон, торможение, постоянная скорость, поворот. Обычно именно такие мелочи и помогают быстрее найти причину.
| Как проявляется | Чаще связано с | Что проверить владельцу | Когда уже нужен сервис |
| Дрожь в полу в узком диапазоне скорости | Остаточный дисбаланс / деформация трубы | Грязь, вмятины, метки на фланцах, затяжка крепежа по мануалу | Если усиливается и не проходит после очистки и проверки меток |
| Монотонный гул снизу, растёт с ростом скорости | Подвесной узел / шарниры | Состояние резиновой опоры, трещины, люфты руками | Если есть люфт, течь смазки или признаки перегрева |
| Одиночный удар при трогании или переключении | Шлицы / крестовины | Проверка на ударный люфт при смене усилия | Если удар повторяем и прогрессирует |
Почему ломается карданный вал: основные причины деформации, износа и повреждений
Кардан обычно не выходит из строя внезапно. Чаще проблема накапливается из-за износа либо начинается после удара, ремонта или ошибок при сборке. Если понимать причины, проще устранить текущую неисправность и не вернуться к ней через месяц.
| Причина | Как возникает | Типичный симптом | Что помогает избежать |
| Износ крестовины | Смазка вымывается, внутрь попадает вода и грязь, сказывается ресурс детали | Стук при трогании, вибрация на разгоне | Периодически осматривать узел и обслуживать по регламенту производителя |
| Деформация трубы | Удар о камень, бордюр, глубокую яму, последствия ДТП | Постоянная вибрация | Аккуратнее проходить препятствия и проверять низ после серьёзного удара |
| Износ подвесного подшипника | Естественный ресурс, загрязнение, повреждение уплотнений, старение резины | Ровный гул, который усиливается со скоростью | Менять при первых признаках гула, не затягивая до разрушения |
| Нарушение геометрии | Неудачный ремонт, сварка без последующей балансировки, изменение длины | Вибрация после работ, которой раньше не было | После сварочных и токарных работ проверять вал на стенде |
| Коррозия металла | Влага, реагенты, повреждённое защитное покрытие | Очаги ржавчины, ослабление швов | Осмотр и антикор при сезонном обслуживании |
| Люфт шлицевых соединений | Износ шлицов, загрязнение, нехватка смазки | Стук при переключении передач, рывки | Смазывать при разборке и контролировать люфт |
В сервисах это типичная история: крестовины заменили, а вибрация осталась. Причина часто простая — вал разобрали и собрали, но балансировку после ремонта пропустили. После сварки или замены деталей распределение массы меняется, и это приходится корректировать отдельно.
Как проводится диагностика карданного вала
Диагностика проходит в два этапа: сначала проверяют люфты, повреждения и крепления, затем при необходимости вал отправляют на стенд.
На практике чаще приезжают с уверенностью, что виноваты колёса, а причина оказывается в кардане или подвесном узле.
Балансировка карданного вала: зачем нужна
Балансировка убирает источник вибрации — смещённый центр масс. После замены крестовин или подшипника вал всё равно может вибрировать, если масса распределена неравномерно.
Мастера регулярно сталкиваются с ситуацией, когда после ремонта детали новые, а вибрация осталась именно из-за пропущенной балансировки.
Как выбрать надёжный сервис
Смотрите прежде всего на вещи, которые можно проверить.
- Есть ли у сервиса собственный балансировочный стенд.
- Готовы ли показать результаты до и после.
- Есть ли опыт именно с карданными валами, а не только с колёсами.
- Какие дают гарантийные условия.
Если сервис уходит от цифр и показывает только уверенность — это плохой знак.
Неочевидные нюансы: что ещё влияет на баланс карданного вала
Даже после качественной работы вибрация иногда остаётся. Обычно причина уже не в грузе, а в соседних узлах или ошибках сборки.
Состояние крестовин
Крестовина с небольшим люфтом на месте может казаться нормальной. На оборотах этот зазор превращается в заметное биение.
Проверять стоит не только покачиванием руками, но и осевым смещением.
Правильная установка кардана
Если при снятии не поставили метки и собрали вал в другом положении, прежняя балансировка может нарушиться.
После ремонта это одна из самых частых причин возвращения вибрации.
Подвесной подшипник и его опора
Подшипник крепится через резиновую опору. Когда резина стареет и трескается, узел начинает смещаться под нагрузкой.
Из-за этого вал работает с нарушенной центровкой даже при хорошем балансе трубы.
Чек-лист: как продлить срок службы карданного вала
- Осматривайте узел каждые 15 000 км или при каждом ТО.
- Не тяните с заменой крестовин при люфте.
- После ремонта проверяйте балансировку.
- После серьёзного удара снизу осмотрите геометрию вала.
Обычно профилактика занимает меньше времени и денег, чем ремонт последствий.
Заключение
Дисбаланс карданного вала редко начинается резко. Чаще сначала появляется лёгкая дрожь на скорости, затем шум, стуки и ускоренный износ соседних узлов.
Если дрожь появилась впервые и повторяется на одной скорости, начните с осмотра крепежа и люфтов, затем при необходимости проверьте вал на стенде.
Часто задаваемые вопросы
Как отличить вибрацию от карданного вала от вибрации из-за колёс или ступичного подшипника?
| Источник | Диапазон скоростей | При повороте руля | При разгоне | Где ощущается |
| Карданный вал | 80–120 км/ч | Не меняется | Усиливается | Пол, сиденье |
| Дисбаланс колёс | 60–100 км/ч | Не меняется | Усиливается | Руль сильнее, чем пол |
| Ступичный подшипник | 40+ км/ч | Меняется | Не меняется | Область колеса, гул |
Быстрее всего понять источник на подъёмнике, когда каждый узел проверяют отдельно. На практике нередко приезжают с подозрением на кардан, а причиной оказывается ступичный подшипник или колёса.
Какие поломки маскируются под разбалансировку и почему одного стенда иногда недостаточно?
Иногда дрожь похожа на проблему с массой, но причина находится в другом месте.
- Углы работы шарниров. После лифта подвески или просадки опор геометрия меняется, и кардан начинает вибрировать даже при нормальном балансе.
- Фазировка шарниров. Если секции собраны неправильно относительно друг друга, колебания угловой скорости перестают компенсироваться.
- Опоры двигателя или коробки. Когда резина проседает, кузов хуже гасит вибрации.
- Центровка по фланцам. Небольшой перекос при установке тоже даёт биение.
Поэтому грамотная последовательность всегда одна: сначала исключают люфты, ошибки сборки и геометрию, затем переходят к балансировке.
Можно ли балансировать карданный вал, не снимая его с автомобиля?
Такие методы существуют, но применяются заметно реже. На автомобиле сложнее отделить влияние самого кардана от коробки передач, редуктора и других вращающихся деталей.
Для точного результата вал обычно снимают и проверяют на специализированном стенде.
Что делать, если вибрация появилась после ремонта у другого мастера?
Сначала проверьте, сохранили ли метки и правильно ли установили вал по фланцам. Это одна из частых причин возврата вибрации после разборки.
Затем попросите результаты балансировки до и после ремонта. Если документов нет, стоит перепроверить автомобиль в сервисе, где есть собственный стенд.
Если после ремонта вам говорят только «всё нормально», разумно попросить цифры измерений.
Сколько служит карданный вал после профессиональной балансировки?
Точного универсального пробега нет. Всё зависит от конструкции автомобиля, качества деталей, условий эксплуатации и состояния соседних узлов.
Если крестовины, подвесной подшипник и шлицы исправны, после корректной балансировки вал может работать долго без повторных симптомов.
Нужна ли балансировка, если вал новый и только что установлен?
Новый вал обычно проходит заводскую балансировку, но после установки многое зависит от центровки фланцев, состояния сопряжённых деталей и точности монтажа.
Новый узел не всегда означает полностью беспроблемную работу. Если после замены появилась вибрация, вал стоит проверить. Если симптомов нет, достаточно контрольного осмотра в сроки, рекомендованные производителем.
Информация носит общий характер и не заменяет консультацию специалиста в соответствии с действующими нормами.
