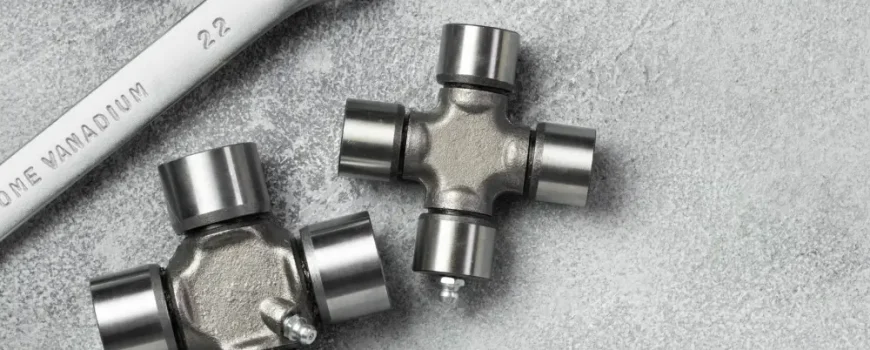

Крестовина карданного вала: полное руководство по диагностике

Главное:

• Крестовина передаёт крутящий момент под изменяющимся углом между валами.
• Износ проявляется стуками, вибрациями и люфтом. Игнорировать нельзя.
• Подбор по размерам и типу крепления определяет ресурс узла.
• Регулярная диагностика защищает от дорогостоящего каскадного ремонта трансмиссии.

Неочевидные признаки износа крестовины: что упускают даже опытные водители

Большинство связывает неисправность крестовины только с явными стуками и вибрациями. Однако существуют менее очевидные симптомы, которые сигналят о начинающемся износе задолго до критической стадии. Игнорирование этих «звоночков» запускает цепную реакцию разрушений по всей трансмиссии.

• Лёгкий «толчок» при старте или переключении передач. Едва заметный толчок при трогании — ранний сигнал люфта в крестовине. Многие списывают его на «характер» автомобиля. Если симптом повторяется, диагностику лучше не откладывать.
• Вибрация только в определённых режимах движения. Дрожание появляется при сбросе газа или на конкретном диапазоне скоростей, а не постоянно? Это указывает на дисбаланс, вызванный начинающимся износом игольчатых подшипников. Если вибрация усиливается с набором скорости, нельзя исключать дисбаланс всего вала — прицельная диагностика покажет причину быстрее подозрений «на слух».
• Гул или вой от трансмиссии под нагрузкой. Сама по себе крестовина издает металлические звуки (стук, звон, скрип), но не гудит. Однако вибрация от ее начинающегося износа моментально передается на подвесной подшипник карданного вала или подшипники редуктора. Именно они начинают издавать монотонный гул при разгоне. Если трансмиссия завыла, проверять нужно не только источник звука, но и крестовины.

Заметили один из этих признаков? Не откладывайте проверку. Ранняя диагностика экономит деньги.

Что такое крестовина карданного вала: назначение и принцип работы

Крестовина обеспечивает передачу крутящего момента от коробки передач или раздаточной коробки к ведущим мостам. Её главная задача — компенсировать постоянно меняющийся угол между валами при движении автомобиля. В одиночной крестовине угловые скорости валов различаются, поэтому с ростом угла увеличиваются пульсации момента и вибрации.

Конструктивно это крестообразный шарнир с четырьмя шипами, расположенными под углом 90 градусов друг к другу. На каждый шип надеты игольчатые подшипники, которые обеспечивают плавное вращение и минимизируют трение. Без исправной крестовины карданная передача теряет способность выполнять свои функции, что ведёт к потере управляемости и разрушению смежных узлов трансмиссии.

Рабочие углы и кинематика U-шарнира

• Оптимальный рабочий диапазон углов для большинства дорожных автомобилей составляет до 10–15°. Допустимый максимум — до 20°, однако при приближении к этому значению резко возрастают пульсации и ускоряется износ игольчатых подшипников. Работа при углах свыше 30° недопустима.
• При увеличении угла растёт неравномерность угловых скоростей ведущего и ведомого валов. Появляются пульсации, шум и ускоренный износ игольчатых подшипников.
• Для компенсации неравномерности применяют по две крестовины с одинаковыми углами установки и строго соблюдённой фазировкой вилок (параллельность ушей). Это снижает вибрации и нагрузку на трансмиссию.
• Крестовина не обеспечивает постоянную угловую скорость. Её задача — передать момент при изменяющемся угле с допустимыми ограничениями.

Конструктивные особенности крестовины: от шипов до уплотнений

Каждый элемент крестовины выполняет строго определённую функцию. Выход из строя любого из них нарушает работу всего узла.

• Шипы крестовины. Четыре цилиндрических выступа, вставляемых в вилки карданного вала. Служат основой для установки подшипников.
• Игольчатые подшипники. Размещаются на шипах и обеспечивают плавное вращение под высокими нагрузками и скоростями.
• Чашки подшипников. Металлические стаканы, в которых размещаются игольчатые подшипники. Запрессовываются в вилки карданного вала.
• Уплотнения (сальники). Защищают подшипники от попадания грязи, воды и пыли, удерживают смазку внутри узла. Целостность уплотнений напрямую определяет ресурс крестовины.
• Масленка (пресс-масленка). Присутствует на обслуживаемых типах крестовин и служит для периодической подачи смазки в подшипники.

По нашему опыту, состояние уплотнений определяет половину ресурса крестовины: попадание воды и пыли быстро превращает иглы подшипника в абразив. Регулярная проверка состояния уплотнений и своевременная смазка через масленку (при её наличии) существенно продлевают ресурс узла.

Основные виды крестовин карданного вала: классификация и особенности

Крестовины различаются по способу крепления в вилках карданного вала и по конструктивному исполнению. Правильный выбор типа крестовины определяет надёжность и долговечность карданной передачи в конкретных условиях эксплуатации.

По способу крепления:

• Крестовины на стопорных кольцах. Наиболее распространённый тип. Стопорные кольца могут быть внутренними (устанавливаются внутри вилки) или наружными (снаружи). Такой способ крепления допускает относительно простую замену без специального оборудования.
• Крестовины под кернение (вальцовку). Чашки подшипников запрессовываются в вилки и фиксируются механической деформацией металла (закерниванием). Это частый заводской стандарт. Для их замены требуется специальный пресс и инструмент для правильной центровки и кернения новой детали.
• Фланцевые вилки (фланцевые соединения). Крестовина работает в паре с фланцевой вилкой или фланцем (тип соединения вала), но сама крестовина по сути та же; меняются элементы крепления.

По конструкции и материалам:

• Стандартные крестовины. Изготавливаются из легированной стали с термической обработкой, рассчитаны на типовые условия эксплуатации.
• Крестовины с увеличенным ресурсом. Оснащаются усиленными подшипниками, улучшенными уплотнениями или выполняются из материалов с повышенными характеристиками прочности. Применяются при тяжёлых условиях работы или повышенных нагрузках.

При выборе крестовины ориентируйтесь на тип крепления, установленный на конкретном карданном валу, и рекомендации производителя автомобиля. Несовместимый тип крестовины приводит к ускоренному износу и аварийным ситуациям.

Размеры крестовин карданного вала: как подобрать подходящий вариант

Подбор крестовины по размерам — один из самых ответственных этапов. Даже небольшое отклонение от нужных параметров приводит к некорректной работе узла и его быстрому разрушению. Два ключевых параметра определяют совместимость крестовины с конкретным карданным валом: диаметр наружной поверхности чашки подшипника и расстояние между торцами чашек подшипников.

Для точного подбора необходимо измерить:

1. Диаметр наружной поверхности чашки подшипника. Диаметр внешней цилиндрической части чашки, которая запрессовывается в проушину вилки.
2. Расстояние между торцами чашек (посадочный размер). Расстояние между внешними торцами чашек подшипников, установленных на крестовине. Различается для внутренних и наружных стопорных колец.

Эти данные указываются в каталогах производителей или измеряются непосредственно на снятой крестовине. Для точных измерений используйте штангенциркуль. На практике мы всегда сверяем диаметр чашки и посадочный размер до десятых миллиметра: малейший перекос ускоряет износ подшипников и разбивает вилки. Погрешность даже в 0,5 мм может стать причиной неправильной посадки.

Как измерять правильно (внутренние и наружные стопорные кольца)

• Наружный диаметр чашки (D): измерьте штангенциркулем внешний диаметр металлического стакана (чашки) подшипника. Измерять нужно именно чашку, а не шип крестовины, так как именно она садится в проушину вилки.
• Посадочный размер (H):
  • Для внутренних стопорных колец — расстояние между канавками внутри ушей вилки (между внутренними упорами чашек).
  • Для наружных стопорных колец — полная ширина узла «чашка–крестовина–чашка» по наружным торцам чашек.

Не смешивайте системы: «D/H для внутреннего стопора» не совпадает с «D/H для наружного». Погрешность 0,5 мм уже критична. Если старая деталь разрушена, измеряйте у «здоровой» пары на другом конце вала или по вилке (канавки или посадочные места).

Всегда сверяйтесь с каталогами производителей крестовин или обращайтесь к специалистам. Неправильно подобранная деталь не прослужит долго вне зависимости от её качества.

Таблица основных размеров крестовин (иллюстративные примеры)

Внимание: данные в таблице приведены исключительно для понимания принципа подбора и не являются справочными. Для точного подбора используйте каталоги производителей с указанием марки, модели и года выпуска вашего автомобиля.

Диаметр чашки (мм)	Расстояние между торцами (мм)	Типичный класс применения
20	50	Лёгкие легковые автомобили
25	60	Легковые автомобили среднего класса
27	70	Внедорожники, лёгкие грузовики
30	80	Грузовые автомобили, спецтехника

Признаки износа крестовины карданного вала: ранние и критические симптомы

Своевременное выявление признаков износа крестовины позволяет предотвратить более серьёзные поломки и сохранить безопасность движения. Разрушение карданного вала на ходу — реальная угроза, которая возникает именно из-за игнорирования ранних симптомов.

Критические симптомы неисправности крестовины:

• Стук или щелчки при начале движения, переключении передач или изменении нагрузки. Один из самых распространённых признаков, указывающий на люфт в крестовине.
• Вибрация, усиливающаяся с ростом скорости. Ощущается по всему кузову, особенно в районе пола. Может быть постоянной или появляться на определённых скоростях.
• Скрип или скрежет. Возникает при вращении карданного вала, особенно при движении по неровностям или при поворотах. Указывает на недостаток смазки или начало разрушения подшипников.
• Металлический лязг. Признак полного разрушения крестовины, сопровождается потерей тяги. Эксплуатация автомобиля в таком состоянии недопустима.

Как провести первичную диагностику крестовины самостоятельно

Для первичной проверки понадобится смотровая яма или подъёмник.

1. Визуальный осмотр. Проверьте крестовины на предмет видимых повреждений: трещин, деформации чашек, повреждения пыльников, следов утечки смазки или ржавчины под уплотнениями.
2. Проверка люфта. Покачайте карданный вал руками в разных направлениях (вверх-вниз, вправо-влево) в местах крепления крестовин. Люфт должен полностью отсутствовать. Даже незначительное перемещение или стук при покачивании указывает на износ.
3. Прокручивание вала. Попросите помощника медленно прокручивать колесо при вывешенном мосте и включённой нейтральной передаче, а сами наблюдайте за работой крестовин. Вращение должно быть плавным, без заеданий и посторонних звуков.

Обнаружили хотя бы один из этих признаков? Обратитесь к специалистам для точной диагностики. Специалисты «КарданРемонт» могут продиагностировать и отремонтировать любую неисправность карданного вала — от начального люфта крестовины до сложных повреждений, связанных с разбитием вилок, дисбалансом или износом смежных узлов.

Фазировка вилок и выравнивание углов

Две крестовины должны работать при равных углах к продольной оси и с параллельными вилками (фазировка). Если уши вилок не параллельны, даже новая крестовина даст вибрацию.

Визуальная проверка: при прямолинейном положении вала уши передней и задней вилки должны быть параллельны. Несовпадение — повод для профдиагностики и балансировки.

Влияние изношенной крестовины на другие узлы автомобиля: цепная реакция поломок

Изношенная крестовина не остаётся изолированной проблемой. Люфт и вибрация от неисправного шарнира распространяются по всей трансмиссии, запуская цепную реакцию разрушений, которая затрагивает значительно более дорогостоящие узлы.

Самый частый сценарий: вибрация от изношенной крестовины добивает подвесной подшипник и сальники редуктора, а дальше растут и стоимость, и время простоя техники.

• Повышенная нагрузка на трансмиссию. Ударные нагрузки от люфтящей крестовины передаются на коробку передач, раздаточную коробку и редукторы мостов. Шестерни, подшипники и сальники этих агрегатов изнашиваются значительно быстрее нормы.
• Разрушение подвесного подшипника. Вибрации от неисправной крестовины резко сокращают ресурс подвесного подшипника карданного вала, вызывая его ускоренный износ.
• Повреждение фланцев и вилок карданного вала. Длительная эксплуатация с люфтящей крестовиной разбивает посадочные места под чашки подшипников в вилках. В таком случае простая замена крестовины уже невозможна: требуется ремонт или полная замена карданного вала.
• Возможный рост расхода топлива. Повышенное сопротивление и вибрации в трансмиссии при длительной езде с изношенной крестовиной могут привести к небольшому увеличению расхода топлива.
• Риск аварии. Полное разрушение крестовины на ходу может привести к отрыву карданного вала, потере управления и серьёзному ДТП.

Регулярная проверка и своевременная замена крестовины защищают всю трансмиссию от дорогостоящего каскадного ремонта.

Причины преждевременного износа крестовин: факторы, влияющие на срок службы

Распространённое заблуждение: крестовина выходит из строя только из-за низкого качества детали. На практике условия эксплуатации и обслуживание влияют на ресурс не меньше, чем материал изготовления.

Влияние условий эксплуатации:

• Агрессивный стиль вождения. Резкие старты, торможения и частые переключения передач создают ударные нагрузки на трансмиссию, которые крестовина воспринимает в первую очередь.
• Движение по бездорожью. Постоянные удары, перегрузки, попадание грязи и воды под пыльники ускоряют износ игольчатых подшипников.
• Перегрузка автомобиля. Превышение допустимой массы перевозимого груза увеличивает нагрузку на карданный вал и крестовины сверх расчётных значений.

Недостаточная смазка и её последствия:

• Несвоевременная смазка. Если крестовина оснащена масленкой, её необходимо регулярно смазывать. Работа подшипников без достаточного количества смазки приводит к их быстрому абразивному износу.
• Повреждение пыльников. Разрыв или износ уплотнений открывает доступ воде, грязи и пыли внутрь подшипников. Смазка вымывается, начинается коррозия и абразивное разрушение рабочих поверхностей.

Механические повреждения и ошибки монтажа:

• Удары о препятствия. Камни, бордюры и другие препятствия могут деформировать чашки подшипников или повредить шипы крестовины.
• Неправильная установка. Перекос при монтаже, недостаточная смазка при сборке или несоосность вала создают повышенную нагрузку на подшипники с первых километров пробега.

Избегать агрессивного вождения, регулярно осматривать пыльники и своевременно смазывать узел при наличии масленки — простые меры, которые реально продлевают ресурс крестовины.

Как правильно выбрать крестовину карданного вала: ключевые критерии

Ошибка при выборе крестовины обходится дорого: деталь быстро выходит из строя, а в худшем случае повреждает вилки карданного вала, что превращает простую замену в дорогостоящий ремонт. Чтобы этого избежать, учитывайте несколько критериев одновременно.

• Совместимость с конкретной моделью автомобиля. Используйте каталоги производителей запчастей, указывая марку, модель, год выпуска и модификацию. Разные модификации одной модели нередко используют крестовины с разными параметрами.
• Размеры крестовины. Диаметр чашки и расстояние между торцами должны точно соответствовать оригинальной детали. Перепроверяйте эти параметры даже при наличии каталожного подтверждения совместимости.
• Тип крепления. Тип крепления так же важен, как и размеры: несовпадение часто заканчивается разбиванием посадочных мест и дальнейшим ремонтом вилок. Новая крестовина должна соответствовать типу крепления на вашем карданном валу: на стопорных кольцах или закерненная.
• Материал и качество изготовления. Дешёвые аналоги из низкосортной стали без надлежащей термообработки имеют существенно меньший ресурс. Экономия на детали оборачивается повторным ремонтом через короткий срок.
• Наличие масленки. Если оригинальная крестовина была обслуживаемой, новую желательно выбирать с возможностью смазки. Регулярная смазка через масленку заметно продлевает срок службы узла.

В случае сомнений при подборе обращайтесь к специалистам. Правильно подобранная крестовина с соблюдением всех параметров прослужит значительно дольше, чем деталь, выбранная «на глаз».

Чек-лист проверки крестовины карданного вала: что нужно знать каждому водителю

Регулярная проверка крестовины занимает не более 15–20 минут, но позволяет выявить проблему до того, как она затронет смежные узлы. Включите этот чек-лист в плановое обслуживание автомобиля.

1. Визуальный осмотр пыльников. Проверьте целостность резиновых уплотнений на предмет трещин, разрывов или следов утечки смазки. Повреждённый пыльник — прямой путь к ускоренному износу подшипников.
2. Проверка на люфт. При вывешенном автомобиле покачайте карданный вал руками в разных направлениях. Любой люфт в крестовинах должен отсутствовать.
3. Осмотр на предмет коррозии. Ржавчина на чашках подшипников или шипах крестовины указывает на попадание влаги и начало разрушения подшипников изнутри.
4. Прослушивание посторонних звуков. При медленном прокручивании вала (при вывешенном мосте) крестовины должны вращаться плавно, без скрипов, стуков и заеданий.
5. Проверка смазки (при наличии масленки). Убедитесь, что масленка не забита, и при необходимости выполните смазку узла.

Выполняйте эту проверку при каждом плановом техническом обслуживании или в зависимости от условий эксплуатации автомобиля. Своевременно обнаруженная проблема позволяет заменить только крестовину, а не весь карданный вал или повреждённые вилки.

Заключение: важность понимания и своевременного обслуживания крестовины

Крестовина карданного вала — небольшая деталь с критически важной ролью. От её исправности зависит не только плавность хода, но и безопасность движения, а также ресурс всей трансмиссии. Мы разобрали устройство крестовины, её виды, принципы подбора по размерам и типу крепления, а также ключевые признаки износа и факторы, которые сокращают срок службы.

Главный вывод: регулярная диагностика, внимательное отношение к поведению автомобиля и обращение к специалистам при первых признаках неисправности защищают от дорогостоящего каскадного ремонта. Профилактика всегда обходится дешевле, чем восстановление повреждённых вилок, редукторов и подвесных подшипников.
